打造卓越校園網

打造卓越校園網

烏魯木齊市職業中等專業學校

一、項目背景介紹

烏魯木齊市職業中等專業學校是經國家教育部首批認定的國家級重點中等職業學校通過教育信息化建設,在計算機和網絡技術上建立起來新型的教育教學環境,實現了從環境、資源到應用的全部數字化,在傳統校園基礎上構建一個數字空間,提升傳統校園的運行效率,擴展傳統校園的業務功能,最終實現教育過程的全面信息化,達到了提高管理水平和效率的目的

(學校正門圖)

二、方案概述

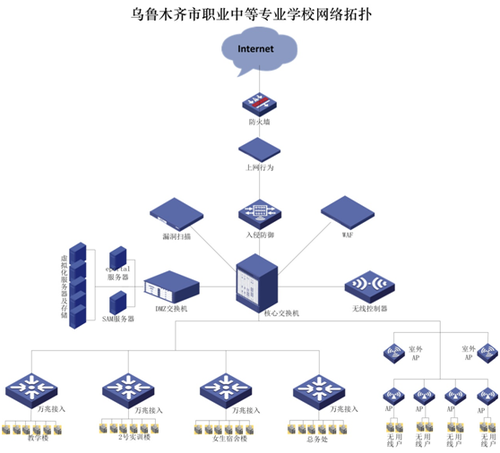

為此,在2016年底,學校進行校園網系統改造及優化,并投入使用,具體如下圖所示:

双色球246密码推算法 www.wznvj.com


職專校園網建設采用先進的以太網技術,采用核心——匯聚——接入,典型的三層網絡架構進行組網。學校采購1AF-18001AC-1900作為出口網關,1臺萬兆流控設備RG-ACE50001ACE3000,認證計費系統RG-SAMRG-Eportal集群,以及1臺高性能云計算交換機RG-N18010構建的萬兆核心轉發平臺;使用銳捷交換機RG-S5750作為樓宇匯聚交換機,數十臺接入交換機搭建覆蓋全校區的有線網絡。

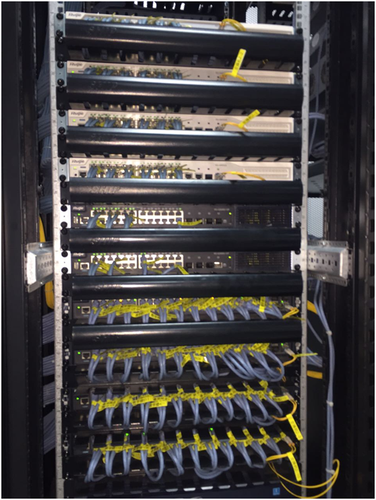

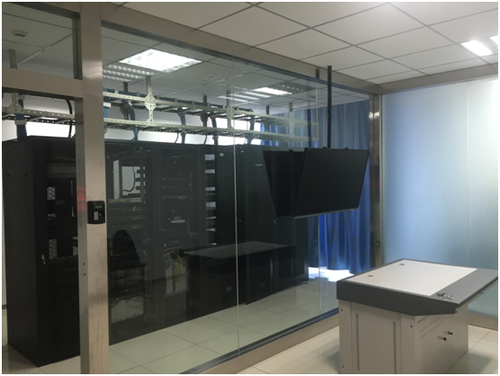

          (烏魯木齊市職專中心機房)

     整個網絡目前采用千兆主干,并支持平滑升級擴展到萬兆主干。以實現將來對學校高數據流量業務的支撐。


無線設備

為適應目前越來越多的無線接入及移動計算的需求,此次職專網絡改造,也充分考慮了無線網絡的部署需求。并在網絡教學樓、行政樓、宿舍、體育館、書院等處,均布放了數量合理的銳捷網絡的無線AP,從而實現老師、學生及外來方可對于無線網絡的訪問需求。

銳捷網絡的無線網絡解決方案針對職專的無線覆蓋場景進行了科學的勘測、分類及優化,保障了在有限的資金投入下,實現校園內無線信號的無縫覆蓋。保障了無線網絡使用者的良好使用體驗。

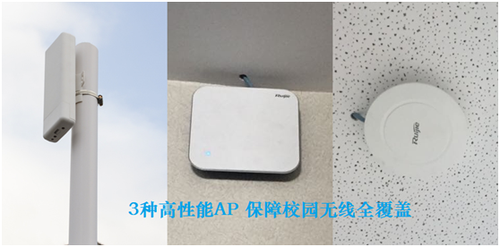

( 學校無線設備圖)

       整個網絡目前采用千兆主干,并支持平滑升級擴展到萬兆主干。以實現將來對學校高數據流量業務的支撐

在辦公室、會議室、部分教室等地方部署無線網絡,通過無線控制器讓全校師生用戶可隨時隨地的獲取優秀資源,特別是無線學校大會議室、活動廳部署基于最新無線協議802.11ac的無線AP,一臺AP能夠滿足100左右用戶接入并使用無線網絡

通過萬兆接口連接至流控設備AC-1900,在通過萬兆連接至核心交換機RG-N18010。實現萬兆宿舍網出口,滿足未來5年內數字化校園應用及其他網絡應用服務。采用業界領先的網絡設備,在充分滿足基本需求的同時,使整個網絡具備先進性、高擴展性、高可靠性、能進行高質量的多業務承載的特征,真正構建出一個高品質的下一代多位一體的校園網絡。


認證管理

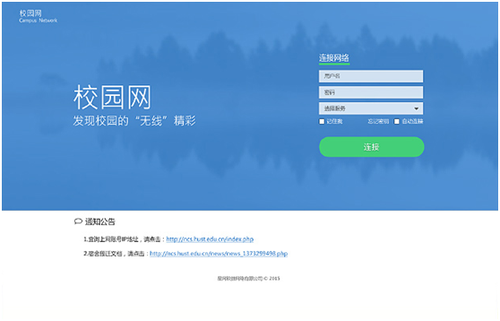

為了確保職專網絡的安全性,校園網采用了銳捷網絡的SMP認證系統,實現對網絡用戶的接入認證。通過該認證系統可實現對于有線和無線方式接入網絡的用戶的統一認證。并可針對用戶的權限實現接入用戶對于訪問資源的控制(如不允許學生上課時間訪問互聯網等)。通過與出口網關設備配合,認證系統還能對用戶的互聯網訪問行為實現實名審計。從而可以有效避免惡意互聯網事件的發生。并對所有互聯網訪問實現實名制查詢。


   銳捷網絡的SMP認證系統還能夠快捷地實現對于訪客的開戶和查詢功能。保證了職專訪客對于校園網使用的便捷性。

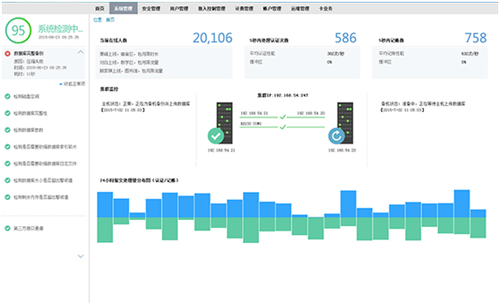

在信息化建設的同時,采用IT運維管理系統,對校內業務系統、網絡設備、服務器、數據庫、中間件等進行統一管理和監控。極大的提高網絡管理效率的同時展現了校園信息化建設成果統設計中,既考慮信息資源的充分共享,更要注意信息的?;ず透衾?,針對不同的應用、不同的網絡環境采取防火墻端口隔離、上網行為管理。

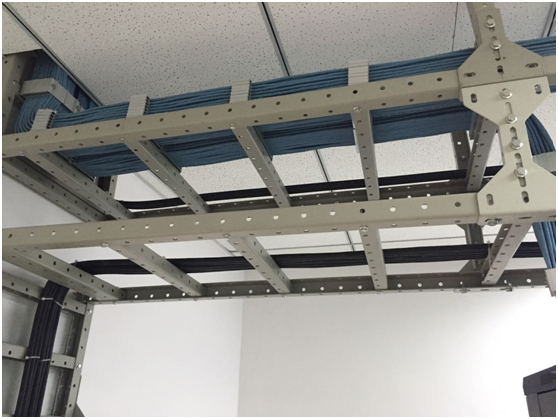

                                        (烏魯木齊市職專中心機房布線圖)



通過銳捷校園網絡解決方案。職專在實現網絡覆蓋的同時,也便捷地實現了對于接入用戶的管理、并有效地提升用戶體驗。得到了職專用戶的一致好評。
